Cosinus – Chatel Reprographie – Handmatig A0 en A1 Vouw- en Snijapparaat

Chatel Reprographie Cosinus vouw- en snijmachine

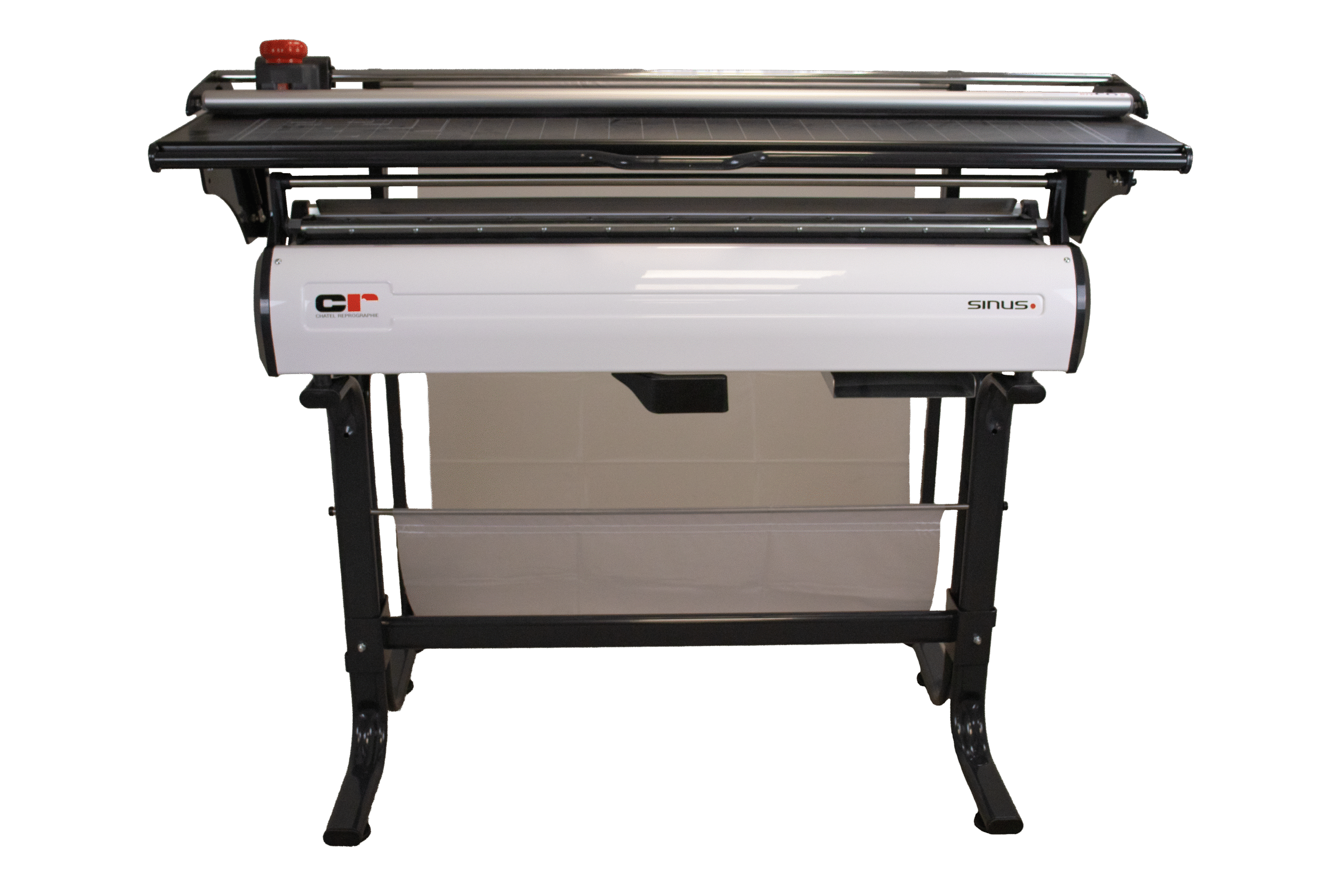

De Chatel Reprographie Cosinus is een compacte en efficiënte combinatie van een plansnijmachine en handmatige vouwmachine, ontworpen voor het professioneel verwerken van grootformaat tekeningen. Met deze machine kunnen plannen eerst nauwkeurig worden gesneden en vervolgens direct worden gevouwen naar A4-formaat, zonder dat er meerdere apparaten nodig zijn.

Voor organisaties die werken met technische tekeningen in combinatie met bijvoorbeeld een A0-plotter, vormt de Cosinus een logische aanvulling binnen de workflow. Door snijden en vouwen te combineren in één compacte oplossing wordt tijd bespaard en blijft de werkplek overzichtelijk en efficiënt ingericht.

Toepassingen en branches

De Cosinus is ontwikkeld voor omgevingen waar grootformaat documenten dagelijks worden verwerkt en netjes moeten worden afgewerkt naar een handzaam formaat. De combinatie van snijden en vouwen maakt deze machine bijzonder geschikt voor:

– Architectenbureaus en tekenkamers
– Ingenieursbureaus en technische afdelingen
– Bouw- en installatiebedrijven
– Overheidsinstellingen en gemeenten
– Repro-afdelingen en printservices

In combinatie met een plotter voor techniek, CAD en kantoor ontstaat een complete oplossing voor het produceren én afwerken van technische tekeningen.

Waar is dit model minder geschikt voor?

De Cosinus is specifiek ontworpen voor het verwerken van technische tekeningen op standaard papiergewichten. Voor toepassingen waarbij zwaardere materialen, fotopapier of specialistische media worden gebruikt, is deze machine minder geschikt. De maximale snijdikte en het papiergewicht zijn afgestemd op gangbare CAD- en kantoorprints en niet op zware grafische toepassingen of creatieve media.

Voor organisaties die zich richten op hoogwaardige grafische prints of presentatiemateriaal is het raadzaam om eerst te kijken naar oplossingen binnen de grafische industrie, waar andere afwerkingsmethodes en materialen worden toegepast. Voor fotoprints en kunsttoepassingen geldt hetzelfde, waarbij gespecialiseerde workflows binnen fotografie beter aansluiten.

Installatie en gebruiksvriendelijkheid

De Cosinus is volledig handmatig en vereist geen elektrische aansluiting. Dit maakt de installatie eenvoudig en flexibel, omdat er geen rekening gehouden hoeft te worden met stroomvoorziening. De machine kan direct op de gewenste plek worden geplaatst en in gebruik worden genomen.

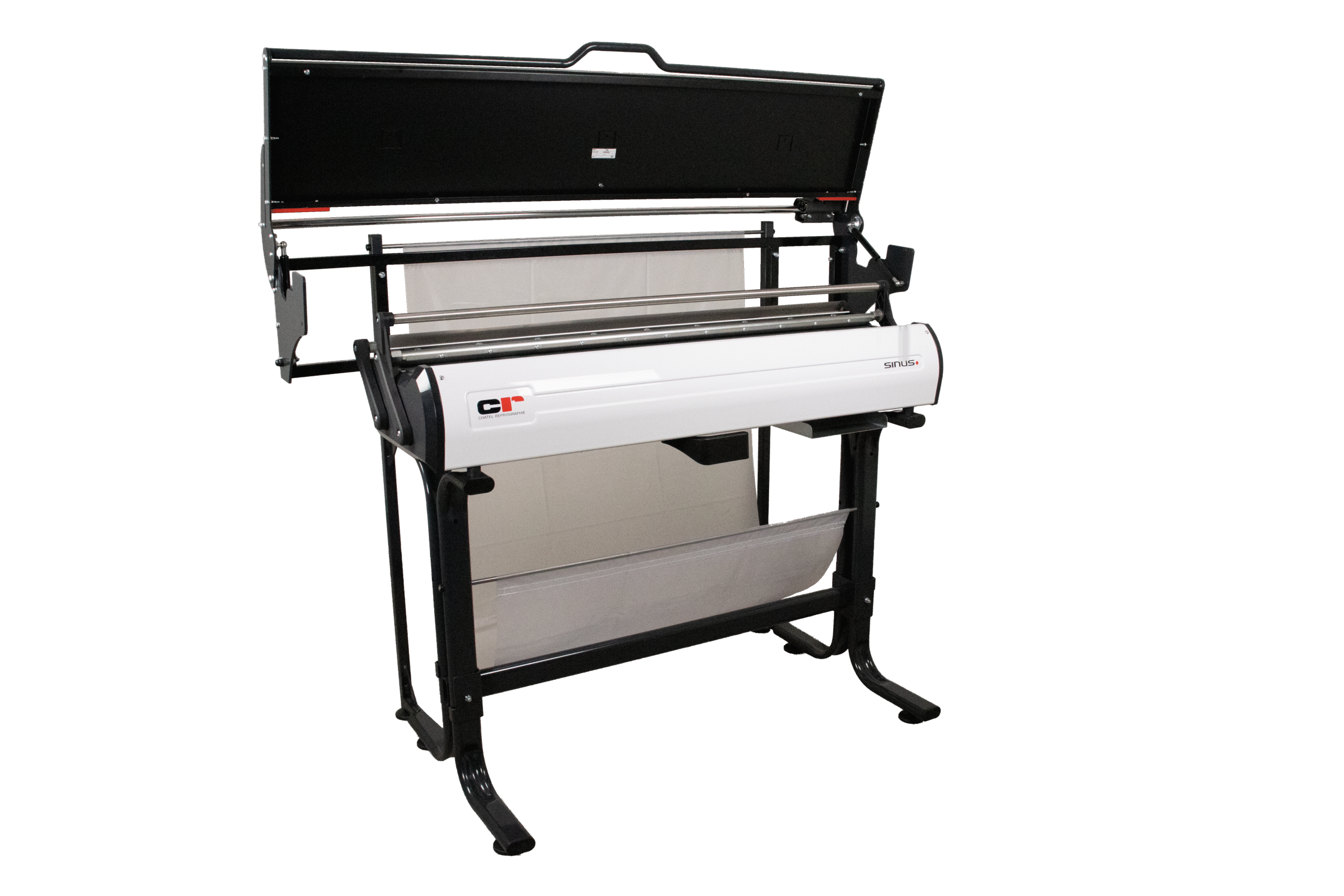

De snijunit bevindt zich bovenaan en kan dankzij gasveren eenvoudig worden opgeklapt. Hierdoor ontstaat direct toegang tot de vouwmachine, zonder dat onderdelen gedemonteerd hoeven te worden. Deze opbouw zorgt voor een logische en efficiënte workflow.

Snij- en vouwkwaliteit

De combinatie van een professionele snijmachine en een nauwkeurige vouwmachine zorgt voor een consistente en verzorgde afwerking van documenten. De snijmachine is gebaseerd op technologie van Neolt en levert een stabiele en rechte snijlijn, terwijl de vouwmachine documenten netjes en reproduceerbaar naar A4-formaat verwerkt.

Het mobiele snijsysteem in het bovenste gedeelte is voorzien van een gepatenteerde oplossing, wat bijdraagt aan gebruiksgemak en precisie. Hierdoor blijft de kwaliteit van het eindresultaat constant, ook bij intensief gebruik.

Afmetingen en capaciteit

– Maximale planlengte: 2.500 mm
– Nuttige vouwbreedte: 1.150 mm
– Nuttige snijbreedte: 1.300 mm
– Maximale snijdikte: 0,8 mm
– Papiergewicht: 70 tot 150 g/m²
– Vouwsnelheid: tot één vouw per seconde

Afmetingen en gewicht

– Afmetingen in vouwmodus: 1.520 x 714 x 1.213 mm
– Afmetingen in snijmodus: 1.520 x 714 x 1.546 mm
– Netto gewicht: 83 kg
– Brutogewicht: 93 kg

Onderhoud en gebruikskosten

Doordat de Cosinus volledig handmatig werkt, blijven de gebruikskosten laag en is er weinig onderhoud nodig. Het ontbreken van elektronische componenten vermindert de kans op storingen en maakt de machine geschikt voor langdurig en intensief gebruik.

Volgens de fabrikant is periodieke revisie mogelijk, waardoor de levensduur van de machine verder verlengd kan worden.

Garantie en service

De Cosinus wordt ontworpen en geproduceerd in Frankrijk en staat bekend om zijn robuuste bouwkwaliteit. Op dit model wordt een garantie van 10 jaar vermeld op onderdelen en werkplaatsuren bij verborgen gebreken, wat bijdraagt aan de betrouwbaarheid op lange termijn.

Optionele uitbreidingen

– Gekleurde kappen
– Personalisering van kappen

De Chatel Reprographie Cosinus is een doordachte en efficiënte oplossing voor het verwerken van grootformaat technische documenten. Door snijden en vouwen te combineren in één machine wordt tijd bespaard en blijft de workflow overzichtelijk. De handmatige werking, solide bouwkwaliteit en lange garantie maken dit model tot een betrouwbare keuze voor professionele omgevingen.

Voor organisaties die dagelijks werken met technische tekeningen en deze netjes willen afleveren in A4-formaat, biedt de Cosinus een praktische en duurzame aanvulling op de bestaande printoplossing.

De Cosinus combineert snijden en vouwen in één compacte machine, zonder afhankelijk te zijn van stroom. Met voldoende capaciteit voor A0-tekeningen, een eenvoudige bediening en een robuuste constructie is dit een efficiënte oplossing voor technische werkomgevingen waar betrouwbaarheid en gebruiksgemak centraal staan.
